1. JBG系列高速攪拌機

（1）JBG系列高速攪拌機概述

該機型采用電機、皮帶輪、擺線針輪或斜齒輪減速機作為動力設計制造，結構簡單、緊湊、美觀。該機型可直接用于常壓攪拌作業場合，也可以配用機架用于需要安裝機械密封的壓力容器攪拌場合。

根據不同的攪拌目的來配置如FY、CL、ZHX、FY、MK、YK、TXL等不同形式的攪拌器葉輪，材質可分為碳鋼、不銹鋼、襯膠及工程塑料等,主要用于低粘度的液體混合、溶解、固體懸浮、傳熱、反應、分解、粉碎及環保行業的加藥攪拌等操作。

（2）型號表示

JBG (V) 300/FY—1000—Y5.5—S1

攪拌器材質代號

電機代號（Y、YB防爆、YVP變頻、GMBL調速等）

攪拌機每分鐘轉速

攪拌器直徑/形式

皮帶傳動（不注明為減速機傳動）

頂入式高速攪拌機簡稱

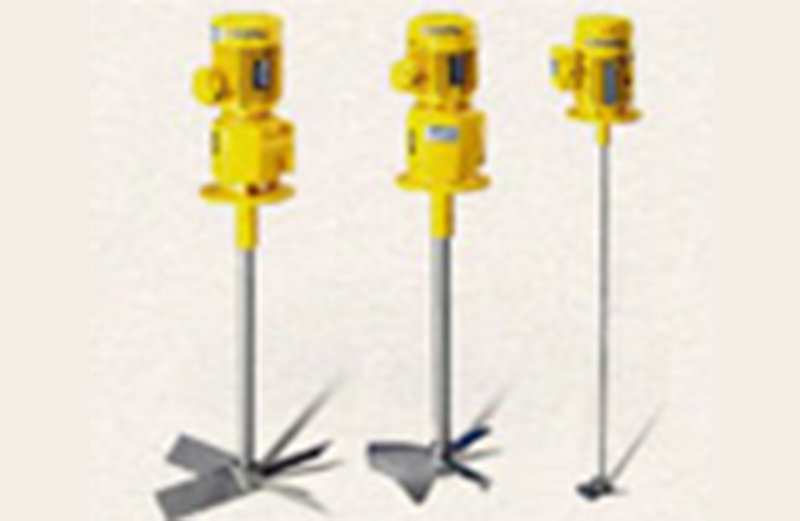

（3）產品圖樣

 齒輪傳動高速攪拌機                    電機傳動高速攪拌機                                  齒輪帶齒形渦輪高速攪拌機

齒輪帶機架高速攪拌機                              皮帶輪傳動高速攪拌機                             擺線傳動高速攪拌機

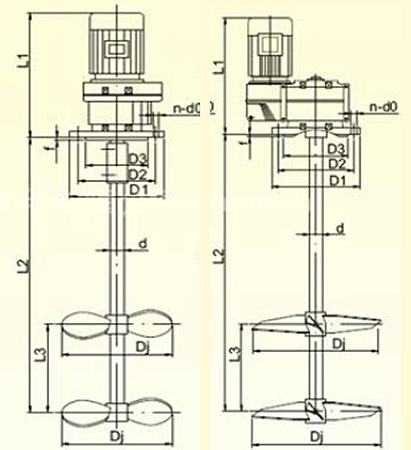

4. JBY系列可移攪拌機的選型及主要參數

型號	功率	轉速	葉輪	主軸	主要尺寸
JBG	KW	r/min	ØD	Ød	L1	L2	L3	D1
1	0.09	100-1000	50-100	10-16	~120	﹤800	﹤300
2	0.12	100-1000	50-100	10-16	~120	﹤800	﹤300
3	0.18	100-1000	100-150	10-20	~250	﹤800	﹤300
4	0.25	100-1000	150-180	16-20	~250	﹤800	﹤300
5	0.37	80-800	150-250	20-25	~280	﹤1000	﹤400
6	0.55	80-800	180-300	20-25	~280	﹤1200	﹤400
7	0.75	80-600	250-400	30	~340	﹤1400	﹤400
8	1.1	80-500	300-450	35	~550	﹤1800	﹤500
9	1.5	80-500	300-550	35	~550	﹤1800	﹤500
10	2.2	80-300	400-700	40	~650	﹤2500	﹤600
11	3	80-300	400-750	50	~650	﹤2500	﹤600

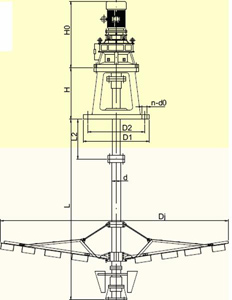

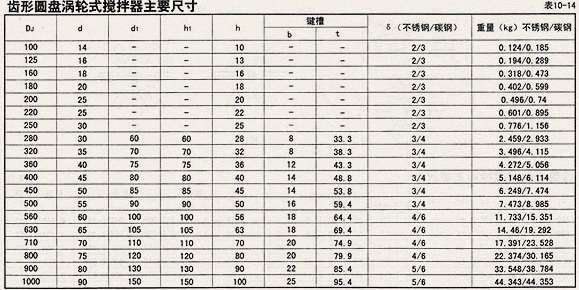

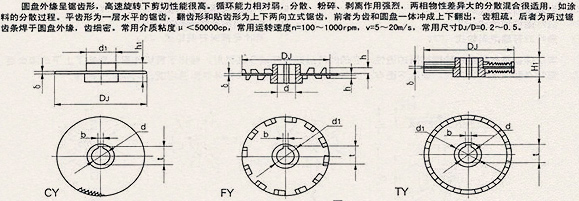

（5）JBG系列高速齒形圓盤渦輪式攪拌機的選型及主要參數


由于該系列攪拌機上述的作業特性，在確保運轉平穩的情況下消耗電機功率比較大，對減速機和電機工作效率要求很高，選型請咨詢我公司。

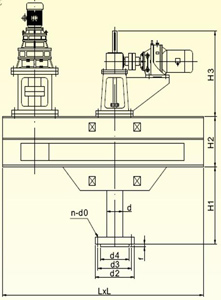

（6）JBGV皮帶輪傳動高速攪拌機
JBGV皮帶輪傳動高速攪拌機是根據國外產品改進設計的一種新型皮帶傳動攪拌機，傳動帶采用高強力窄V帶，比普通V帶提高50%的承載能力，具有壽命長、結構緊湊、傳動平穩、拆裝方便等特點。
JBGV皮帶輪傳動高速攪拌機可分為小功率系列和大功率系列兩種。小功率系列電機和減速架組合在一起，和攪拌軸一般采用夾殼聯軸器和空套型與攪拌軸直接連接。大功率系列電機和減速架采用立式獨立平臺安裝；和攪拌軸一般采用夾殼聯軸器和圓柱型與攪拌軸在釜體內直接連接，釜外一般不設聯軸器、心底，配用容易更換調整的機械密封裝置。JBGV皮帶輪傳動高速攪拌機廣泛用于環境衛生標準要求高的食品、制藥、自來水、大型生物發酵系統和環保水處理系統。

型式	驅動方式	配用功率（kw）	攪拌轉速（r/min）	密封形式
JBGV小功率型	窄V型皮帶傳動	0.37-22	180-600	填料箱、機封
JBGV大功率型	5V型窄V帶傳動	5.5-600	180-380	填料箱、機封

說明：
1. 注明池體尺寸長、寬、高（或者直徑和深度）。
2. 注明水下部部件的材質。

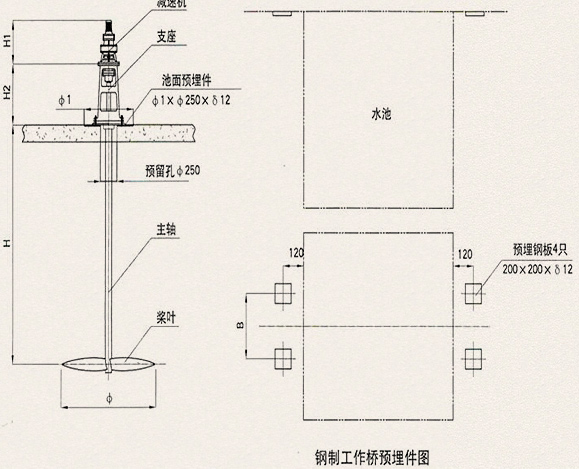

3. 如果是敞口池體需工作橋架的，需核實預埋鋼板尺寸。
4. 具體選型請和我公司聯系。
2.JBZ系列中速攪拌機
（1）JBZ系列中速攪拌機概述
該機型采用擺線針輪或斜齒輪減速機作為動力設計制造，具有結構簡單、緊湊、傳動平穩、噪音低、效率高、承載能力高、組合性能好等特點。該機型適用于中等負荷和重負荷等攪拌作業場合，常配用機架用于需要安裝機械密封的大中型壓力容器攪拌場合。
根據不同的攪拌目的來配置如XJ、ZJ、HY、PK、YCK、LD、KS、TS等不同形式的攪拌器葉輪，材質可分為碳鋼、不銹鋼、襯膠及工程塑料等,主要用于低、中粘度的液體混合、溶解、固體懸浮、傳熱、反應、萃取、結晶及環保行業的藥劑混合、原水與混凝劑的快速混合、反應等操作。
（2）型號表示
JBZ 700/ZJ—80—Y2.2—S1
攪拌器材質代號
電機代號（Y、YB防爆、YVP變頻、GMBL調速等）
攪拌機每分鐘轉速
攪拌器直徑/形式
頂入式中速攪拌機簡稱
（3）產品圖樣

擺線傳動帶機架中速攪拌機       擺線傳動折漿式中速攪拌機      齒輪傳動螺帶中速攪拌機

齒輪傳動帶機架中速攪拌機        齒輪傳動中速攪拌機                  齒輪傳動折漿式中速攪拌機

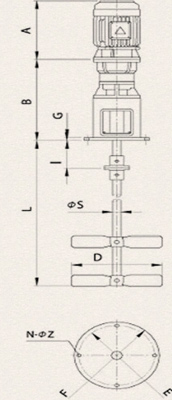

（4）JBZ系列中速攪拌機的選型及主要參數

型號	功率	轉速	葉輪	主軸	主要尺寸
JBZ	KW	r/min	ØD	Ød	A	B	L	I
1	1.1	20-100	400-500	32-38	~150	~450	﹤1800
2	1.5	20-100	400-600	38	~150	~450	﹤1800
3	2.2	20-100	600-700	45-57	~200	~500	﹤2500
4	3	20-100	600-800	57	~200	~500	﹤2500
5	4	20-80	700-1000	57-76	~220	~700	﹤2800
6	5.5	20-80	800-1000	76	~280	~700	﹤2800
7	7.5	20-80	1000-1200	76-89	~280	~800	﹤3000
8	11	20-80	1200-1500	89-108	~450	~1200	﹤3500
9	15	20-80	1500-2000	108-133	~500	~1200	﹤3500

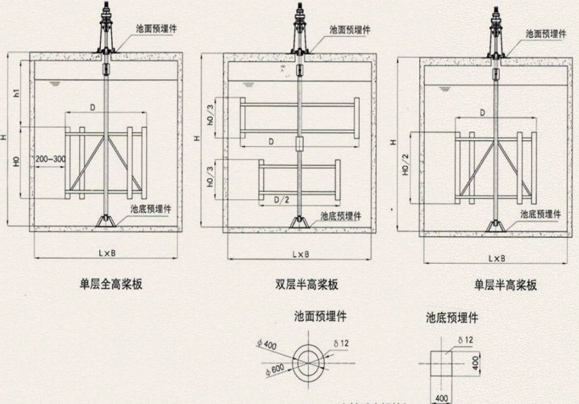

（5）JBZ系列中速攪拌機在環保水處理行業的安裝
